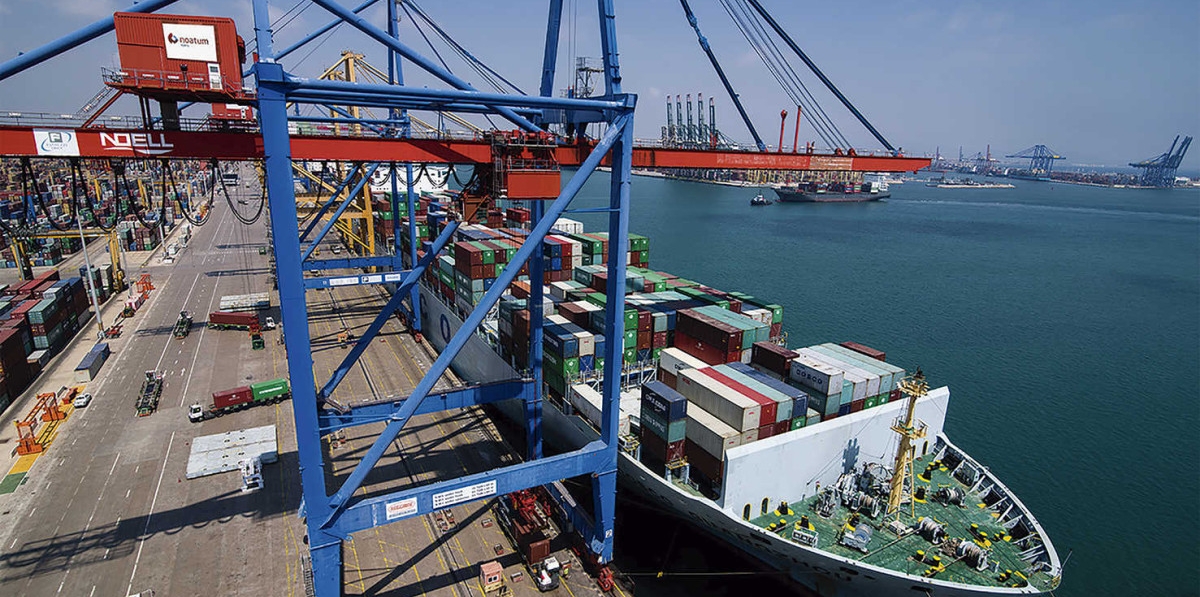

El recrecido de grúas es una actuación que tiene como misión adaptarlas al tamaño cada vez más grande de los barcos portacontenedores y alargar la vida de las máquinas. Según explica Zeuko, este proyecto permitirá a Noatum CTV dar respuesta a las necesidades de sus clientes, como opción a la adquisición de nuevo equipamiento. La previsión es acometer la primera intervención en este mismo año.
Modificaciones
El recrecido estructural de las grúas aumentará su altura de elevación sobre el raíl lado mar en 7,5 metros y su extensión de alcance delantero en 4 metros. El equipo de Zeuko se va a encargar de realizar los trabajos de ingeniería para hacer dichas modificaciones: los cálculos previos y su revisión mediante herramientas de cálculo de estructuras por método de elementos finitos, los análisis relativos a tensiones admisibles, la validación de resistencias estáticas y dinámicas, o la determinación de posibles problemas estructurales a futuro, entre otras tareas.
Los trabajos de ingeniería para realizar el recrecido abordan las distintas fases de la obra, en la que hay que desmontar la grúa por la base, elevarla e introducir una cuña para que sea más alta, e igualmente alargar el alcance de la pluma. “Es una operativa muy compleja, por las dificultades de trabajar con estructuras enormes y de gran peso que no se pueden mover de una sola pieza, de ahí que hay pocas empresas en el mundo que pueden acometerlas”, destacan de la firma.
Una de las dificultades de esta obra en concreto, tiene que ver con la modelización de la estructura. Para ello se han combinado técnicas de escaneado 3D, con la información que existía en planos y documentación. La técnica de escaneado genera una nube de puntos tridimensional que, mediante tratamiento computacional, da como resultado planos y elementos sólidos tratables por los programas de cálculo por Elementos Finitos.
Experiencia previa
Como ingeniería especializada en grúas y sistemas de elevación y transporte, el equipo de Zeuko conoce bien este tipo de trabajo y cuenta con una gran experiencia que se remonta a finales de los años 90, habiendo colaborado con fabricantes y empresas en obras similares. Han sido clientes de Zeuko en recrecidos, anteriormente, los operadores APMT, TCB y MSC.
“La especialización de Zeuko ha convertido a su equipo en un referente en el campo de las estructuras mecánicas, y específicamente en el conocimiento de los patrones de comportamiento de las grúas de puertos o terminales de contenedores, que es su principal campo de actuación”, subrayan.
Para Zeuko se trata de un importante hito en su trayectoria. “Hay apenas 3 o 4 empresas en todo el mundo capaces de hacer este tipo de obras, y todas son multinacionales con sede fuera de España, aunque tengan filial aquí”, explica Calixto Fernández, CEO de Zeuko, “es la primera vez que una empresa española/vasca se ha adjudicado la ingeniería del recrecido de estas características, lo que es un hito en el sector de los puertos. El único precedente es una empresa que ya no opera en el mercado”.
El CEO de Zeuko destaca también la importancia de trabajar para la terminal de contenedores de Valencia de Noatum Ports que es uno de los operadores de terminales marítimas líderes en España.
